ESD-gulv for industri og sensitive miljøer

Gerflor tilbyr ESD-gulv i både ledende og statisk dissipative varianter, utviklet for tekniske miljøer som produksjonsrom, elektronisk utstyr og operasjonsstuer.

Statisk elektrisitet er usynlig, men i sensitive miljøer kan konsekvensene være store. En liten elektrostatisk utladning kan forstyrre produksjonsprosesser, skade elektroniske komponenter eller påvirke sikkerheten i rom der mennesker, utstyr og materialer stiller ekstra høye krav til kontroll. Derfor er valg av riktig gulv en viktig del av prosjekteringen i tekniske miljøer som elektronikkproduksjon, laboratorier, renrom, operasjonsrom, tekniske rom og annen industri der statisk elektrisitet må avledes på en kontrollert måte.

Se våre ESD-gulv | Kontakt oss for teknisk veiledning

Ekspertise

Hva er ESD?

ESD er en forkortelse for det engelske uttrykket Electrostatic Discharge, som betyr elektrostatisk utladning. I praksis handler det om at statisk elektrisitet overføres fra én overflate eller person til en annen.

De fleste kjenner fenomenet som et lite støt når man tar på et dørhåndtak, en bil eller et metallobjekt. I vanlige omgivelser er dette som regel ufarlig. I tekniske og sensitive miljøer kan den samme typen utladning derimot være nok til å skade elektronikk, påvirke måleutstyr eller skape risiko i områder med særlig strenge sikkerhetskrav.

Et ESD-gulv er utviklet for å bidra til kontrollert avledning av statisk elektrisitet. Gulvet inngår som en del av et system der elektrisk ladning ledes bort på en trygg og dokumenterbar måte.

Antistatisk gulv og ESD-gulv er ikke det samme

Begrepene antistatisk gulv og ESD-gulv brukes ofte om hverandre, men de betyr ikke det samme.

Et antistatisk gulv reduserer oppbyggingen av statisk elektrisitet når personer går på gulvet. EN 1815 beskriver en metode for å måle kroppsspenning som oppstår når en person går på et gulvbelegg med standardisert fottøy. (NEN) Et ESD-gulv går lenger. Det er utviklet for å kontrollere og avlede statisk elektrisitet i rom der dette er et funksjons- eller sikkerhetskrav. ESD-gulv kan være ledende eller statisk dissipative, avhengig av hvilke krav rommet, prosessen og utstyret stiller.

Antistatisk gulv
Reduserer statisk oppladning i normal bruk.

ESD-gulv
Kontrollerer og avleder statisk elektrisitet i sensitive miljøer. Dette skillet er viktig. Et gulv som er antistatisk, er ikke nødvendigvis egnet som ESD-gulv i et teknisk område med krav til resistans, jording og dokumentert avledning.

Hvor brukes ESD-gulv?

ESD-gulv brukes i rom der statisk elektrisitet kan skape driftsproblemer, skade sensitivt utstyr eller utgjøre en sikkerhetsrisiko.

Typiske bruksområder er:

Elektronikkproduksjon og elektronikkreparasjon
Laboratorier og forskningsmiljøer
Renrom og kontrollerte produksjonsmiljøer
Operasjonsrom og medisinske områder
Tekniske rom, serverrom og rom med følsomt utstyr
Industri med eksplosiver, brennbare materialer eller andre spesielle risikofaktorer

Gerflors ESD-sortiment omfatter produkter for blant annet produksjonsrom, elektronisk utstyr, operasjonsstuer og renrom.

Ledende eller statisk dissipativt gulv?

Statisk dissipative gulv

Statisk dissipative gulv brukes der statisk elektrisitet skal avledes kontrollert, men ikke nødvendigvis så raskt som i de mest sensitive områdene. Gerflor MIPOLAM EL7 er et eksempel på et statisk dissipativt ESD-gulv, med dokumentert permanent dissipativ ytelse på 10⁶ < Rt < 10⁸ Ω. Aktuelle miljøer kan være laboratorier, tekniske rom, enkelte produksjonsarealer og andre områder der kontrollert avledning er nødvendig.

Ledende gulv

Ledende ESD-gulv brukes der kravene til avledning er strengere, for eksempel i områder med sensitiv elektronikk, medisinsk utstyr eller tekniske prosesser med høyere risikonivå. Gerflor MIPOLAM EL5 er et eksempel på et elektrostatisk ledende gulv for blant annet sykehus og elektronikkindustri, med dokumentert område 10⁴ < R < 10⁶ Ω og henvisning til EN 1081.

Slik spesifiseres riktig ESD-gulv

1. Hva skal rommet brukes til?

Bruken av rommet avgjør hvor følsomt miljøet er for elektrostatisk utladning.Bruken av rommet avgjør hvor følsomt miljøet er for elektrostatisk utladning.

2. Hvilket utstyr skal installeres?

Utstyrsleverandøren bør oppgi krav til elektrostatisk avledning og resistans.

3. Hvilke grenseverdier gjelder?

Krav til øvre og nedre resistans må defineres tydelig i beskrivelsen.

4. Hvilken standard skal legges til grunn?

Relevante standarder og produktdatablader må brukes ved valg av gulv og kontroll av egenskaper. IEC 61340-4-1 beskriver testmetoder for elektrisk resistans i gulvbelegg og installerte gulv, inkludert måling til jord og punkt-til-punkt-måling. (Iteh)

5. Hvordan skal gulvet installeres og kontrolleres?

ESD-gulv må monteres etter leverandørens anvisninger, og kontrollmåling bør inngå i dokumentasjonen etter installasjon.

Medisinske områder: egne krav må ivaretasegne krav må ivaretas

I medisinske områder gjelder egne krav når elektrostatiske utladninger kan være forbundet med fare for pasient eller omgivelser.

DSBs veiledning til forskrift om elektriske lavspenningsanlegg angir at slike rom skal ha egnet antistatisk gulvbelegg. Resistansen skal være større enn 50 kΩ når nominell spenning ikke overstiger 500 V, større enn 100 kΩ når nominell spenning er over 500 V, og den skal ikke overstige 25 MΩ. Målinger skal foretas i pasientomgivelser og andre relevante områder. (DSB)

NEK 400 er samtidig det sentrale henvisningsgrunnlaget for elektriske lavspenningsinstallasjoner i Norge, og brukes sammen med forskrift og veiledning for å definere nødvendig sikkerhetsnivå. (standard.no)

For prosjekter i helsebygg bør kravene derfor alltid avklares med rådgivende elektro, byggherre og aktuelle utstyrsleverandører.

Installasjon og kontroll

For at et ESD-gulv skal fungere som forutsatt, er korrekt installasjon avgjørende. Gulvbelegget, limsystemet, eventuelle kobberbånd, jordingspunkter og underlaget må ses som en samlet løsning.

Etter installasjon bør resistansen kontrollmåles av kvalifisert fagperson i henhold til prosjektets krav og relevante standarder. IEC 61340-4-1 viser også til at testing av installerte gulv kan brukes for å vurdere korrekt installasjon og som del av løpende systemverifisering. (Iteh)

Dokumentasjonen bør oppbevares som en del av FDV-underlaget for bygget.

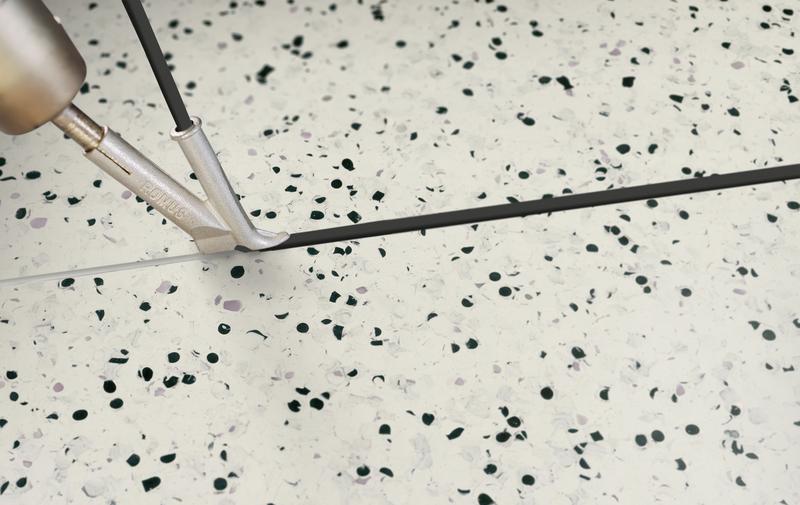

Conductive Welding rod 4mm - ESD - CR40 EC

Renhold og vedlikehold av ESD-gulv

Riktig renhold er viktig for å bevare gulvets funksjon over tid. ESD-gulv skal alltid rengjøres og vedlikeholdes i henhold til gulvleverandørens anvisninger.
Bruk av polish, voks eller annen coating kan påvirke gulvets avledende egenskaper. Slike produkter bør derfor ikke brukes uten at det først er avklart med gulvleverandøren.
For enkelte Gerflor-produkter, som MIPOLAM EL7, er overflaten utviklet for enkelt vedlikehold og uten behov for voksing. Sjekk alltid renholdsanvisning for produktet.

Vil du vite mer?

Les mer om alle våre EL gulv i brosjyren under.

Last ned brosjyre

Gerflor hjelper deg med riktig ESD-løsning

Gerflor tilbyr ESD-gulv for industri, helse, renrom og tekniske miljøer der kontroll av statisk elektrisitet er en viktig del av funksjonen.

Våre løsninger finnes i både ledende og statisk dissipative varianter, med tekniske egenskaper dokumentert i produktdatablader. Det gjør det enklere for byggherre, rådgiver og entreprenør å velge riktig gulv til riktig bruksområde.
